BIMソリューションズ3
環境シミュレーション
3次元情報から環境を予測するCFDシミュレーション。
お客様にとって最適な居住環境・生産環境をCFDで検証し、高度な空調空間を実現します。
CFDとは、Computational Fluid Dynamicsの略で、流体の挙動をコンピューターで予測する手法のことです。
室内外の環境を、建物が完成する前に予測する事前検証ツールとして、弊社では幅広く活用しています。

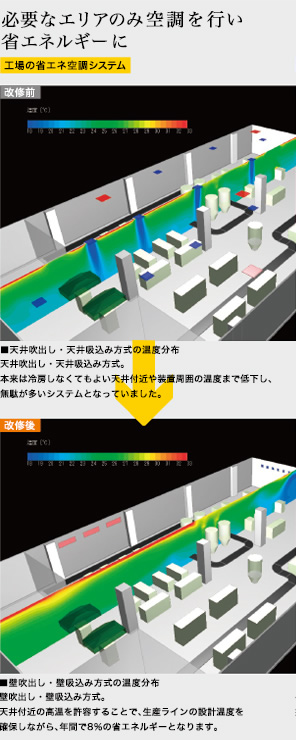

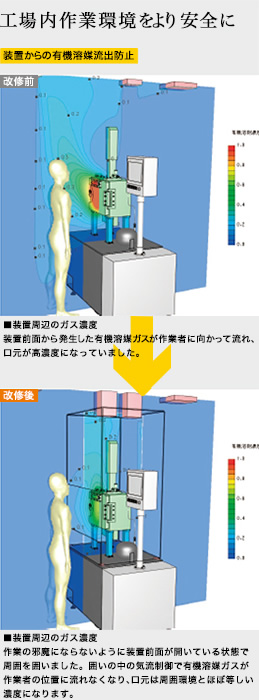

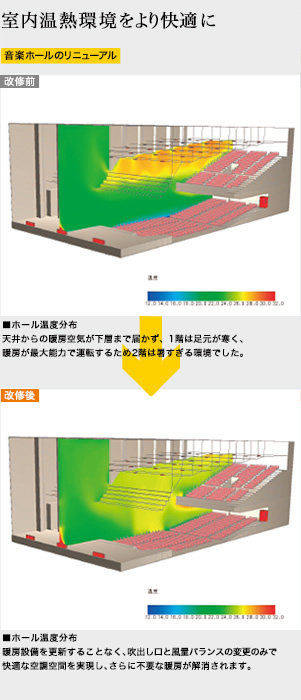

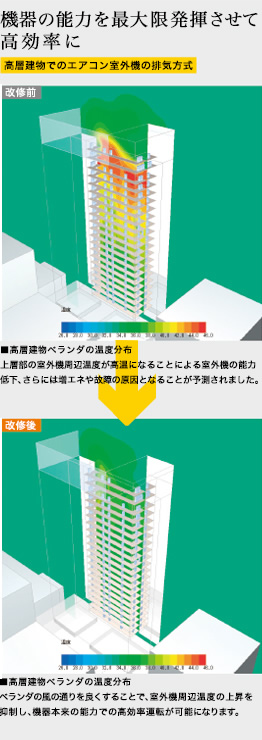

環境シミュレーションの事例
業界トップクラスの実績と精度を誇る新菱冷熱のCFD技術による解析事例
- 事例1
- 事例2
- 事例3
- 事例4

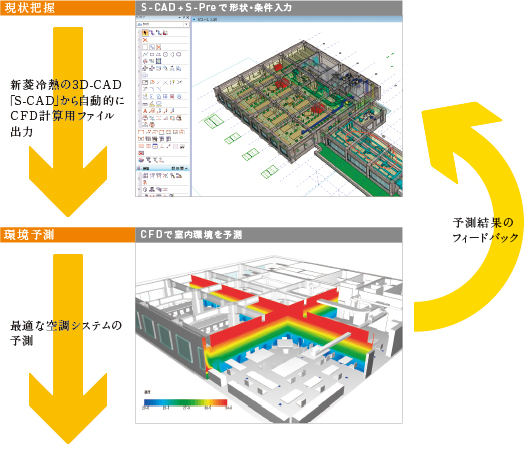

BIMとCFDを活用して最適環境を実現
BIMとCFDの連携ツール「S-Pre」
S-Preはお客様へのスピーディなご提案を可能にします。

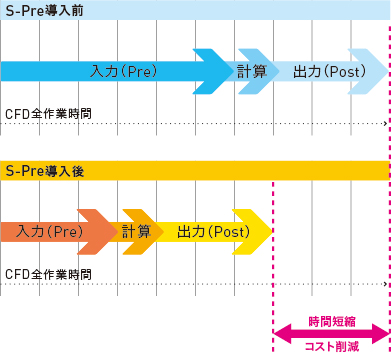

CFDでは「入力 (Pre) 」「計算 (Solver) 」「結果の可視化 (Post) 」の3つの作業を行います。 この一連の作業の中で、最も多くの時間と労力を必要とするのがPre作業です。 弊社では3D-CADのアドインツールとして、CFD入力支援ツール「S-Pre」を開発しました。 「S-Pre」は3D-CADデータを最大限活用し、さらに計算メッシュの作成、日射の影響などを自動化する機能を搭載しています。
