発散抑制気流方式
「U flow system」

発散抑制気流方式 「U flow system」 <特許第5476433号>

U flow system はU字型の気流を用いた作業台用の局所排気システムです。 ホルムアルデヒド発生源近傍で滞留する高濃度空気を作業台上の局所排気装置で排出し、作業台上部に滞留する管理濃度以下の低濃度空気をU 字型の 気流で排出します。この二つの対策により、ホルムアルデヒドの拡散を抑制し、安全な作業環境高い作業性を実現します。

  • U flow system 気流イメージ
    U flow system 気流イメージ
  • U flow system 気流イメージ
    U flow system 気流イメージ
  • 局所排気装置
    局所排気装置
    障害物が少ないため、作業スペースを有効活用できます。
  • 局所排気装置の可視化実験

    局所排気装置の可視化試験

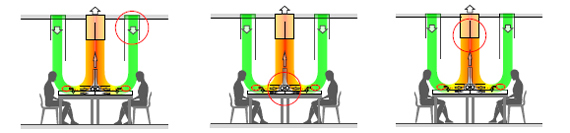

このシステムの特長はU字型の気流です。清浄空気を低速で吹出すSA ユニット (吹出口) 、作業台上部の低濃度空気 を吸引して吹き上げる小型ファンを内蔵した誘引ユニット、そして誘引ユニットで吹き上げた低濃度空気を回収するRA ユニッ ト (吸込口) で構成されます。 大型の装置・ダクト、大風量のファンを必要としないため、広い作業空間を確保し、また作業 者間の良好なコミュニケーション環境を実現します

U flow system の作業性は高評価を得ており、導入実績は20 台となりました (2014年7月現在) 。導入した施設に おいて管理濃度以下の作業環境を達成しています。

  • 局所排気装置の可視化実験

    SAユニットの気流
    低速で清浄度の高い
    空気を提供します
  • 局所排気装置の可視化実験

    誘引ユニットの気流
    小型ファンにより、作業台上の
    ホルムアルデヒドを吸引し、吹き上げます
  • 局所排気装置の可視化実験

    RAユニットの気流
    誘引ユニットで吹き上げられた
    ホルムアルデヒド含有空気を
    回収、排出します。
    U字型気流の可視化試験結果

U 字型気流の可視化試験結果
U 字型気流の可視化試験結果
